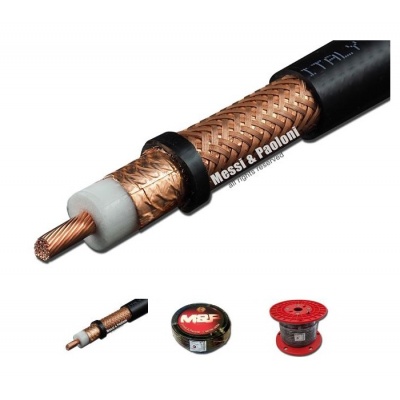

Koaxiální kabel Ultraflex 13

Popis

{article Porovnání koaxiálních kabelů}{/article}

Výrobce: Messi & Paoloni, datasheet výrbce naleznete zde.

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 12,7 mm.

  • Vynikající výkon s nejnižší možným útlumem, a to i při nejvyšších frekvencích a na dlouhé
Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Délka Hmotnost [kg] Stav skladu Cena
KKUF13

1 m

0.18
26 m  i
 Další
naskladnění
175,00 Kč(175,00 Kč bez DPH)
KKUF13-026

26 m

4.7
1 ks  i
 Další
naskladnění
4 095,00 Kč(4 095,00 Kč bez DPH)
KKUF13-100

100 m

17.5
0 ks
 Další
naskladnění
16 625,00 Kč(16 625,00 Kč bez DPH)
KKUF13-200

200 m

35
0 ks
 Další
naskladnění
31 500,00 Kč(31 500,00 Kč bez DPH)

{article Porovnání koaxiálních kabelů}{/article}

Výrobce: Messi & Paoloni, datasheet výrbce naleznete zde.

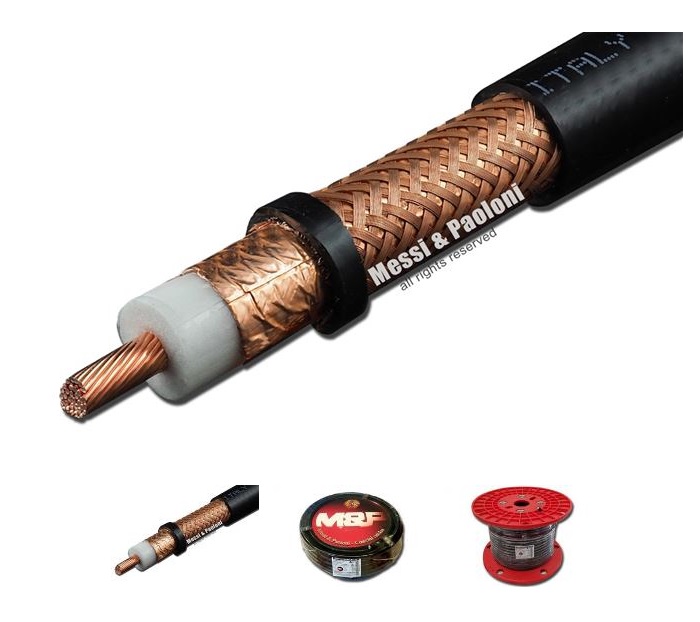

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 12,7 mm.

  • Vynikající výkon s nejnižší možným útlumem, a to i při nejvyšších frekvencích a na dlouhé vzdálenosti.
  • Navzdory svému průměru je navržen tak, aby odolal ohybům a častému pohybu kolem rotátorů.
  • Srovnatelný útlum jako tužší a objemnějších kabely konkurence o průměru 15 mm.
  • Tento koaxiální kabel je také lehčí, pružnější a levnější.

Specifikace:

Typ kabelu: Ultraflex 13
Impedance [Ω]: 50
Vnější průměr [mm]: 12,7
Plášť: UV odolné PVC
Oplet: poměděný Al; 192 vláken ve 24 pramenech
Fólie: Cu folie potažená PE
Dielektrikum: pěnový PE
Vnitřní vodič: 19 x 0,78 mm; Cu ø 3,8 mm
Kapacita [pF/m]: 75
Zkracovací činitel: 0,86
Hmotnost [g/m]: 175
Poloměr ohybu jednorázový [mm]: 80
Poloměr ohybu opakovaný [mm]: 127
Vodotěsný: ano
Vhodný k zakopání: ne
Flexibilita: špičková
Výrobce: M&P



Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:

1,8: 0,5
10: 1
28: 1,5
50: 2
100: 2,8
144: 3,6
200: 4,3
400: 6,2
430: 6,4
800: 9,1
1000: 10,3
1296: 12
2400: 17,4
3000: 19,8
4000: 23,6
5000: 26,9
6000: 30,1
8000: 35,9
10000: 41,7

Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:

10: 7947
14: 6790
28: 4862
50: 3738
100: 2776
144: 2363
200: 2140
400: 1472
430: 1426
800: 1005
1000: 893
1296: 767
2400: 529
3000: 465
4000: 390
5000: 342
6000: 305
8000: 256
10000: 221
