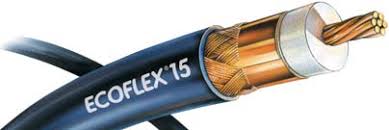

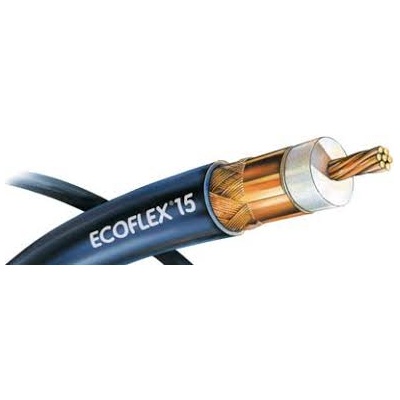

Koaxiální kabel Ecoflex 15
Popis
{article Porovnání koaxiálních kabelů}{/article}
Tento kabel je dodáván na objednávku. V případě potřeby jiných délek nás prosím kontaktujte.
Ecoflex 15 je flexibilní a nízkoútlumový 50Ω koaxiální kabel vhodný až 6 do GHz. Nejmodernější výrobní procesy a použití nízkoz
Číst dál| Kód | Délka | Hmotnost [kg] | Stav skladu | Cena | |
|---|---|---|---|---|---|
|
KKEF15-010
|
10 m |
0 |
2 ks i
|
2 990,00 Kč(2 990,00 Kč bez DPH) |
|
|
KKEF15-025
|
25 m |
0 |
1 ks i
|
7 400,00 Kč(7 400,00 Kč bez DPH) |
|
|
KKEF15-050
|
50 m |
13 |
1 ks i
Další
naskladnění |
14 550,00 Kč(14 550,00 Kč bez DPH) |
|
|
KKEF15-102
|
102 m |
24 |
0 ks
Další
naskladnění |
28 197,90 Kč(28 197,90 Kč bez DPH) |
|
|
KKEF15-202
|
202 m |
49 |
0 ks
Další
naskladnění |
52 903,80 Kč(52 903,80 Kč bez DPH) |
|
{article Porovnání koaxiálních kabelů}{/article}
Tento kabel je dodáván na objednávku. V případě potřeby jiných délek nás prosím kontaktujte.
Ecoflex 15 je flexibilní a nízkoútlumový 50Ω koaxiální kabel vhodný až 6 do GHz. Nejmodernější výrobní procesy a použití nízkoztrátového PE-LLC dielektrika s obsahem plynu více než 70% umožňují dosahovat nízkého útlumu. Vysoká flexibilita Ecoflex 15 je zajištěna 7-vodičovým jádrem z mědi s nízkým obsahem kyslíku. Vnitřní vodič je speciální operací stlačen, kalibrován a poté potažen, aby se dosáhlo dobrých hodnot tlumení a přizpůsobení. Další výhodou je dvojité stínění: Překrývající se měděná fólie a překrývající se měděný oplet zajišťují vysokou hodnotu stínění nad 90 dB při 1 GHz. Černý vnější plášť z PVC je UV stabilizovaný.
Ecoflex 15 je moderní koaxiální kabel pro všechny aplikace ve vf technice: nízký útlum, flexibilita, odolnost UV záření a lze jej použít až do mikrovlnného rozsahu.
Výrobce SSB Electronic (Německo). Datasheet výrobce naleznete zde.
Specifikace:
Typ kabelu: Ecoflex 15
Impedance [Ω]: 50
Vnější průměr [mm]: 14,6
Plášť: UV odolné PVC
Oplet: Cu
Fólie: Cu
Dielektrikum: pěnový PE
Vnitřní vodič: 7 x 1,5 mm; Cu; ø 4,5 mm
Kapacita [pF/m]: 78
Zkracovací činitel: 0,85
Hmotnost [g/m]: 245
Poloměr ohybu jednorázový [mm]: 58,4
Poloměr ohybu opakovaný [mm]: 116,8
Výrobce: SSB
Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:
5: 0,6
10: 0,86
50: 1,96
100: 2,81
144: 3,4
200: 4,05
300: 5
430: 6,1
500: 6,7
800: 8,6
1000: 9,8
1296: 11,4
1500: 12,4
1800: 13,8
2000: 14,6
2400: 16,2
3000: 18,3
4000: 21,6
5000: 24,6
6000: 27,5
Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:
10: 6327
100: 1928
500: 810
1000: 547
2000: 364
2400: 326
3000: 284
4000: 237
5000: 206
6000: 183
