Koaxiální kabel Ecoflex 10
Popis
{article Porovnání koaxiálních kabelů}{/article}
Ecoflex 10 je flexibilní a nízkoútlumový 50Ω koaxiální kabel vhodný až 6 do GHz. Nejmodernější výrobní procesy a použití nízkoztrátového PE-LLC dielektrika s obsahem plynu více než 70% umožňují dosahovat nízkého útlumu.
Číst dál
| Kód | Délka | Hmotnost [kg] | Stav skladu | Cena | |
|---|---|---|---|---|---|
|
KKEF10
|
1 m |
0.13 |
103 m i
Další
naskladnění |
157,00 Kč(157,00 Kč bez DPH) |
|
|
KKEF10-003
|
3 m |
0.4 |
1 ks i
|
450,00 Kč(450,00 Kč bez DPH) |
|
|
KKEF10-006
|
6 m |
0.8 |
1 ks i
|
900,00 Kč(900,00 Kč bez DPH) |
|
|

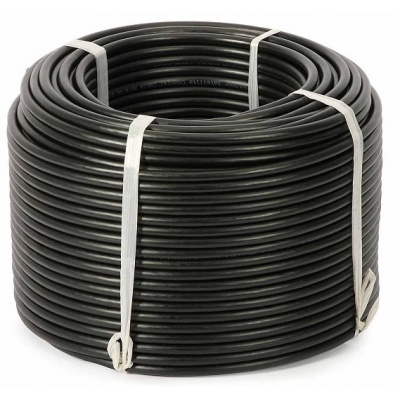

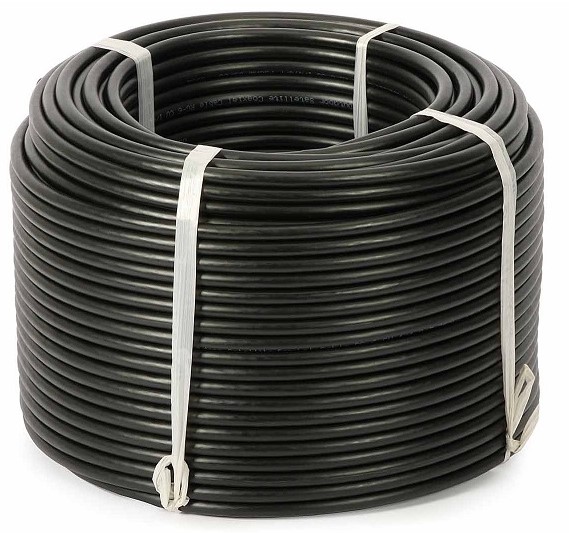

KKEF10-102
|
102 m |
13.16 |
0 ks
Další
naskladnění |
15 213,30 Kč(15 213,30 Kč bez DPH) |
|
|
KKEF10-202
|
202 m |
26.06 |
0 ks
Další
naskladnění |
28 542,60 Kč(28 542,60 Kč bez DPH) |
|
{article Porovnání koaxiálních kabelů}{/article}

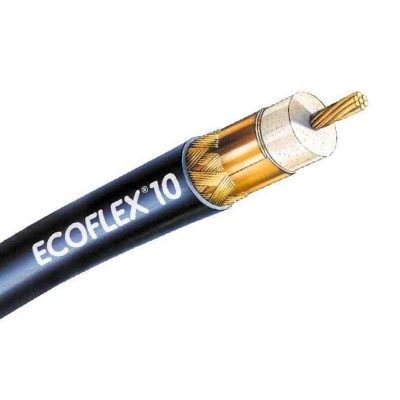

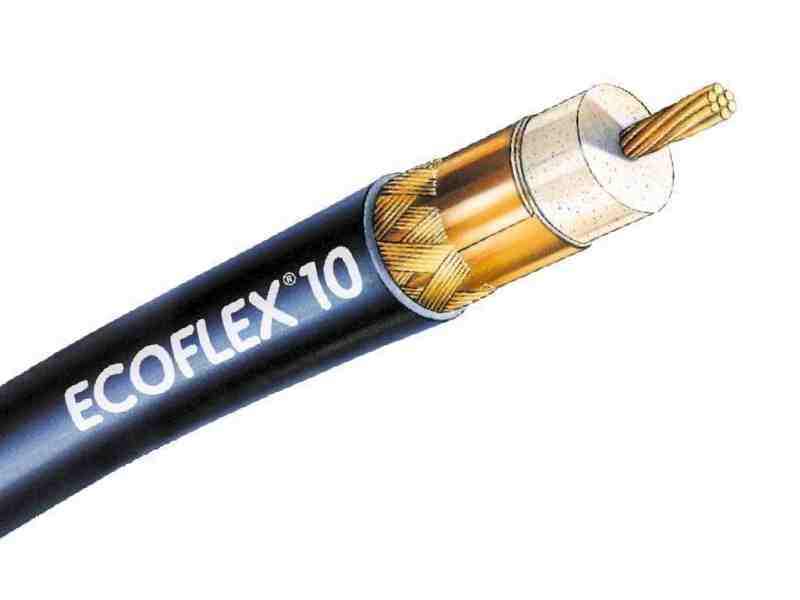

Ecoflex 10 je flexibilní a nízkoútlumový 50Ω koaxiální kabel vhodný až 6 do GHz. Nejmodernější výrobní procesy a použití nízkoztrátového PE-LLC dielektrika s obsahem plynu více než 70% umožňují dosahovat nízkého útlumu. Vysoká flexibilita Ecoflex 10 je zajištěna 7-vodičovým jádrem z mědi s nízkým obsahem kyslíku. Vnitřní vodič je speciální operací stlačen, kalibrován a poté potažen, aby se dosáhlo dobrých hodnot tlumení a přizpůsobení. Další výhodou je dvojité stínění: Překrývající se měděná fólie a překrývající se měděný oplet zajišťují vysokou hodnotu stínění nad 90 dB při 1 GHz. Černý vnější plášť z PVC je UV stabilizovaný.
Pro zjednodušení instalace je k dispozici vysoce kvalitní nepájivý konektor typu N, který lze namontovat za pár minut bez speciálního nářadí. Ecoflex 10 je moderní koaxiální kabel pro všechny aplikace ve vf technice: nízký útlum, flexibilita, odolnost UV záření a lze jej použít až do mikrovlnného rozsahu.
Výrobce SSB Electronic (Německo). Datasheet výrobce naleznete zde.
Specifikace:
Typ kabelu: Ecoflex 10
Impedance [Ω]: 50
Vnější průměr [mm]: 10,2
Plášť: UV odolné PVC
Oplet: Cu
Fólie: Cu
Dielektrikum: pěnový PE
Vnitřní vodič: 7 x 1 mm; Cu; ø 2,85 mm
Kapacita [pF/m]: 78
Zkracovací činitel: 0,85
Hmotnost [g/m]: 129
Poloměr ohybu jednorázový [mm]: 40
Poloměr ohybu opakovaný [mm]: 80
Výrobce: SSB
Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:
5: 0,76
10: 1,14
50: 2,66
100: 3,8
144: 4,66
200: 5,51
300: 6,94
430: 8,46
500: 9,12
800: 11,88
1000: 13,49
1296: 15,68
1500: 17,01
1800: 18,91
2000: 20,14
2400: 22,42
3000: 25,37
4000: 29,55
5000: 33,44
6000: 37,05
Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:
10: 3960
100: 1210
500: 510
1000: 350
2000: 230
2400: 210
3000: 180
4000: 150
5000: 130
6000: 120
