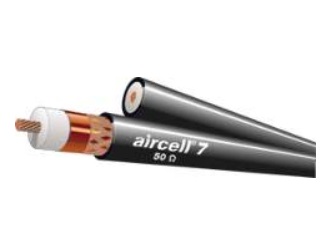

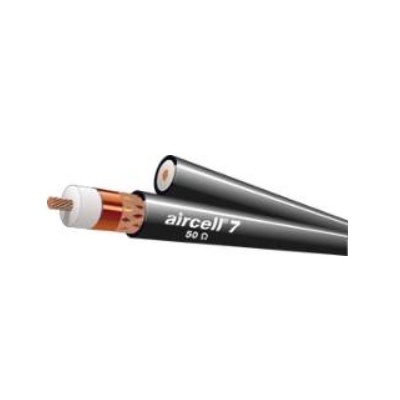

Koaxiální kabel Aircell 7
Popis
{article Porovnání koaxiálních kabelů}{/article}
Nízkoútlumový 50Ω koaxiální kabel, průměr 7,3 mm, útlum 21,5 dB na 1 GHz / 100 m.
Extrémní flexibilita AIRCELL 7 je posílena použitím vícevláknového středního vodiče bez obsahu kyslíku.
Mezi další výhody tohoto kabelu patří
Číst dál| Kód | Délka | Hmotnost [kg] | Stav skladu | Cena | |
|---|---|---|---|---|---|
|
KKAC07
|
1 m |
0.07 |
47 m i
Další
naskladnění |
97,00 Kč(97,00 Kč bez DPH) |
|
|
KKAC07-102
|
102 m |
7 |
0 ks
Další
naskladnění |
9 399,30 Kč(9 399,30 Kč bez DPH) |
|
|
KKAC07-202
|
202 m |
14 |
0 ks
Další
naskladnění |
17 634,60 Kč(17 634,60 Kč bez DPH) |
|
{article Porovnání koaxiálních kabelů}{/article}
Nízkoútlumový 50Ω koaxiální kabel, průměr 7,3 mm, útlum 21,5 dB na 1 GHz / 100 m.
Extrémní flexibilita AIRCELL 7 je posílena použitím vícevláknového středního vodiče bez obsahu kyslíku.
Mezi další výhody tohoto kabelu patří použití dvojitého stínění, které je konstruováno z překrývajícího se měděného profilu plus dalšího pevně tkaného měděného opletení. Měděná fólie má nanesený PE povlak, který zabraňuje praskání fólie kvůli krátkým poloměrům ohybů a černý PVC plášť AIRCELL 7 je UV stabilizovaný.
Výrobce SSB Electronic (Německo). Datasheet výrobce naleznete zde.
Specifikace:
Typ kabelu: Aircell 7
Impedance [Ω]: 50
Vnější průměr [mm]: 7,3
Plášť: UV odolné PVC
Oplet: Cu
Fólie: Cu potažená PE
Dielektrikum: pěna PE-LLC
Vnitřní vodič: 19 x 0,38 mm; Cu; ø 1,9 mm
Kapacita [pF/m]: 78
Zkracovací činitel: 0,85
Hmotnost [g/m]: 70
Poloměr ohybu jednorázový [mm]: 29,2
Poloměr ohybu opakovaný [mm]: 58,4
Výrobce: SSB
Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:
5: 1,52
10: 2,09
50: 4,29
100: 5,97
144: 7,22
200: 8,59
300: 10,64
430: 12,92
500: 13,98
800: 18,05
1000: 20,44
1296: 23,6
1500: 25,73
1800: 28,5
2000: 30,29
2400: 33,82
3000: 38,84
4000: 46,66
5000: 54,19
6000: 61,66
Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:
10: 2040
100: 620
500: 260
1000: 191
2000: 131
2400: 118
3000: 104
4000: 89
5000: 78
6000: 70
